Сименс С7 400H

В Китае Siemens S7 400H с имеющимся запасом использует архитектуру аппаратного резервирования, поддерживающую горячий резерв с двумя компьютерами для ЦП, источника питания и сети. Время переключения составляет менее 100 мс, что гарантирует отсутствие помех и потерю данных. Он оснащен высокопроизводительным процессором H-CPU и поддерживает резервирование двойной сети PROFINET/DP и уровень безопасности SIL3. Это прочная основа для обеспечения бесперебойной работы ключевого оборудования автоматизации производства.

Базовая конфигурация

Резервированная архитектура Siemens S7-400H включает CPU 412H/414H/416H/417H и CPU 410-5H. Он использует двухпроцессорную конструкцию горячего резерва, позволяющую время переключения между основной и резервной системами составлять менее 100 миллисекунд. Объем рабочей памяти может достигать от 1 до 32 МБ, скорость выполнения инструкций — от 15 до 62,5 наносекунд, а интерфейсы включают MPI/DP и PROFINET. Одна станция может поддерживать до 256 устройств ввода-вывода. Он поддерживает настройку с использованием STEP 7 V5.5+ или TIA Portal и полностью совместим с системой безопасности S7-400F.

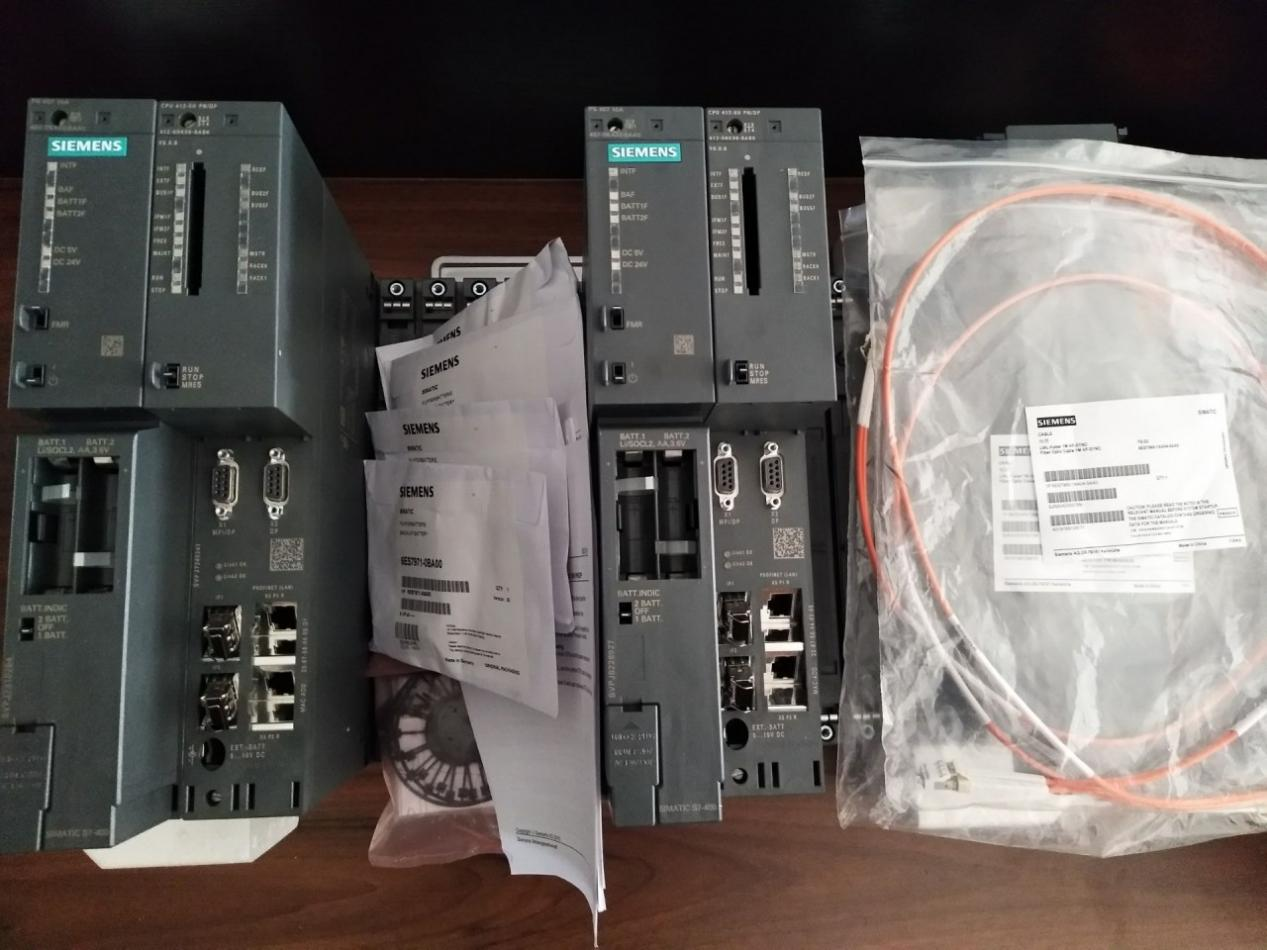

Типичный состав аппаратного обеспечения системы

Описание светового сигнала неисправности преобразователя частоты

На объекте промышленной автоматизации, управляемом S7-400H, он обычно комбинируется с преобразователями частоты Siemens. Во время отладки и технического обслуживания преобразователя частоты, если возникают незначительные неисправности, они обычно включают в себя сигнал тревоги о перегреве трансформатора, сигнал тревоги о перегреве шкафа, открытие двери шкафа и ситуации байпаса агрегата. Они не будут записываться, а будут выдаваться только сообщения о неисправностях. После исчезновения неисправности аварийный сигнал автоматически сбрасывается. Если во время работы возникнут незначительные неисправности, машина не будет остановлена. При возникновении сигнала незначительной неисправности нормальный запуск и работа по-прежнему разрешены.

Мы сертифицируем

Siemens S7-400H прошел множество сертификаций, полностью соответствует стандартам CE и получил сертификаты безопасности UL/cUL для рынка Северной Америки, что позволяет безопасно применять его в потенциально взрывоопасных средах Зоны 2. Он прошел сертификацию уровня полноты безопасности SIL 3 и AK6 организации TÜV на основе стандарта IEC 61508, отвечая строгим требованиям систем DCS и SIS к высокой доступности и отказоустойчивости.

Почему выбирают нас?

Поддержка представляет собой архитектуру с двумя стойками и двумя процессорами, обеспечивающую автоматическое и плавное переключение в течение миллисекунд при выходе из строя одного компонента. Он органично объединяет функцию «горячей замены» и мощные возможности расширения ввода-вывода и может идеально соответствовать крупномасштабным и очень сложным требованиям управления. Его часто используют в энергетике, нефтехимии и металлургии. Если вы заинтересованы в наших моделях или хотите узнать о них больше, наш Yueyang Tongtu может предоставить их вам. Являясь крупным поставщиком, мы предлагаем модели по низким ценам и высокому качеству.

Вопросы и ответы

Вопрос: Можно ли настроить S7‑400H в TIA Portal?

О: Нет. ЦП серии S7‑400H не поддерживаются в TIA Portal. Их можно сконфигурировать только в STEP 7 Classic (например, V5.5) или в системе управления процессом PCS 7.

Вопрос: Как выбрать S7‑400H для работы в суровых условиях?

О: Для агрессивных газов: стандартный S7-400H теоретически может использоваться в средах класса защиты от коррозии G3. Если коррозия более серьезная, рекомендуется использовать изделия серии SIPLUS 400H.

Для большой высоты: стандартный 400H может работать на высоте ниже 2000 м. На высоте от 2000 м до 3000 м это может быть возможно с применением усиленных мер по отводу тепла.

Для высот более 3000 м необходимо использовать серию SIPLUS, которая поддерживает высоту от 1000 м до +5000 м.

Вопрос: Какие типы карт памяти поддерживаются S7‑400H?

О: Поддерживаются как карты RAM, так и карты FLASH. Основное отличие заключается в том, что карты оперативной памяти теряют программу после отключения питания и требуют резервной батареи для сохранения данных. Карты FLASH могут сохранять программу без питания, но им все равно требуется резервная батарея для хранения битовой памяти, таймеров и других данных.
