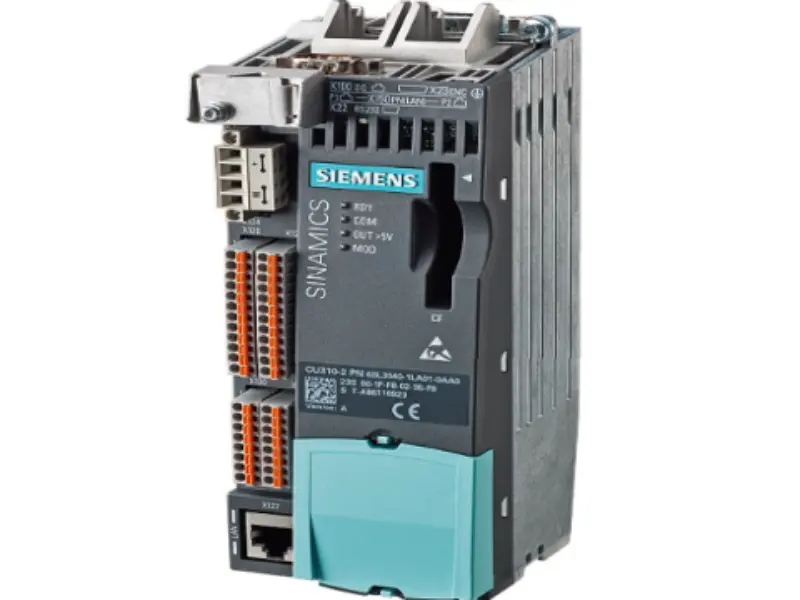

Сименс 6AU1410-2AA00-0AA0

Являясь профессиональным поставщиком, стандартная одноосная система управления движением Siemens 6AU1410-2AA00-0AA0 компании Yueyang Tongtu поддерживает расширение многоосной системы. Используя модуль питания PM340 с прямой вставкой, это высокопроизводительное интегрированное устройство, которое глубоко интегрирует функции ПЛК, управления движением и управления приводом.

Технические параметры

Интеграция и аутентификация

Модель Siemens 6AU1410-2AA00-0AA0 имеет встроенное одноосное управление с обратной связью для обеспечения эффективности управления движением. Он полностью поддерживает электронные шестерни, кулачки, нарезку и синхронизацию позиционирования. Его также можно расширить путем объединения с приводным блоком CU305 для использования в многоосных системах. Это интегрированный ПЛК SIMOTION motion, поддерживающий языки программирования MCC, LAD и ST. Основные функции безопасности стандартно оснащены F-DI/F-DO, обеспечивающими безопасное отключение крутящего момента STO, что соответствует стандартам механической безопасности.

Основной аппаратный интерфейс

Приводная шина: 1 интерфейс DRIVE-CLiQ

Интерфейсы связи:

2 ПРОФИБУС ДП

1 стандартный порт Ethernet (для отладки и загрузки программ)

Встроенный клеммный блок локального ввода-вывода:

5 обычных цифровых входов (DI)

8 общих цифровых входов/выходов (можно настроить как вход или выход)

3 входа неисправности безопасности (F-DI)

1 выход неисправности безопасности (F-DO)

1 аналоговый вход AI (поддерживает сигналы напряжения/тока)

Независимый интерфейс энкодера: 1 устройство, поддерживает инкрементальный TTL/HTL и абсолютный энкодер SSI.

Типичные сценарии применения

Модель Siemens 6AU1410-2AA00-0AA0 особенно подходит для простых многоосных производственных линий с «одной главной осью + вспомогательной осью», таких как упаковочное оборудование, печатное оборудование, оборудование для резки и гибки листов, одноосное сервопозиционирование, намоточные машины и небольшое формовочное оборудование. Они особенно подходят для простых многоосных производственных линий с «одной главной осью + вспомогательной осью».

Почему выбирают нас?

Самое главное, что интегрированное решение может управлять + интерфейсом привода + локальным вводом/выводом без необходимости использования дополнительного ПЛК, что экономит место в шкафу. Он является частью собственного пакета S120 с высокоскоростной шиной реального времени DRIVE-CLiQ и может также обеспечивать высокую точность синхронизации. Конечно, Siemens 6AU1410-2AA00-0AA0 также оснащен безопасным вводом/выводом без необходимости использования дополнительных реле безопасности, что снижает затраты на оборудование. Это двойной интерфейс PROFIBUS, облегчающий расширение сети для распределенных устройств. Это оригинальный немецкий заводской продукт, зрелый стандарт для станкостроительной и упаковочной промышленности. Программа совместима со всей серией платформы SIMOTION. Это универсальный интегрированный продукт, который сочетает в себе экономичное управление движением + ПЛК + локальный ввод-вывод + контур безопасности без необходимости использования дополнительных независимых ПЛК, что позволяет уменьшить размер шкафа управления и покупку аксессуаров.

Часто задаваемые вопросы

В1: сколькими осями может управлять этот контроллер?

A1: Он спроектирован как одноосный контроллер, но может поддерживать до 8 осей посредством расширения.

В2: Какие интерфейсы связи доступны на этом контроллере?

A2: Он содержит: 1 интерфейс DRIVE‑CLiQ (для подключения привода), 2 интерфейса PROFIBUS (для связи DP ведущий/ведомый) и 1 интерфейс Industrial Ethernet (для связи верхнего уровня или программирования).

В3: Какова скорость связи PROFIBUS этого контроллера?

A3: Минимальная тактовая частота PROFIBUS DP составляет 1 мс.

Вопрос 4: В чем разница между 6AU1410-2AA00-0AA0 и 6AU1410-2AD00-0AA0?

A4: Оба являются контроллерами D410‑2. Основное отличие заключается в протоколе связи:

6AU1410‑2AA00‑0AA0 (суффикс DP):в основном поддерживает связь PROFIBUS.

6AU1410‑2AD00‑0AA0 (суффикс DP/PN):поддерживает связь PROFINET в дополнение к PROFIBUS.

Вопрос 5: Какие меры безопасности следует принять в отношении версии программного обеспечения?

О5: Согласно CISA, все версии от V5.4 до (но исключая) V5.5 SP1 могут иметь уязвимости безопасности. Настоятельно рекомендуется выполнить обновление до версии V5.5 SP1 или выше, чтобы обеспечить безопасность системы.

В6: Что делать, если контроллер сообщает о коде неисправности «F07970»?

A6: Это распространенная неисправность сервопривода, обычно связанная с двигателем или силовым агрегатом. Действия по устранению неполадок включают в себя:

Проверьте соединения двигателя:убедитесь, что кабели питания правильно подключены и не имеют оборванных проводов.

Проверьте данные двигателя:убедитесь, что параметры двигателя, настроенные в контроллере, соответствуют паспортной табличке фактического двигателя.

Проверьте силовой агрегат:если проблема сохраняется, проверьте правильность работы подключенного силового модуля SINAMICS S120.
