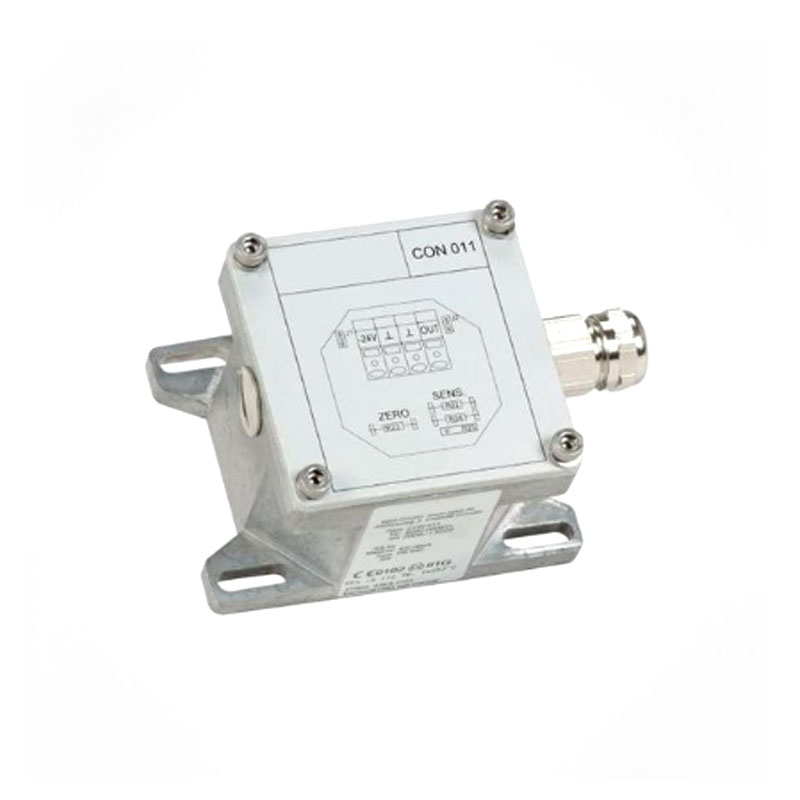

ЭПРО КОН-011

В Китае продукт EPRO CON-011 от Yueyang обеспечивает коммуникационный мост с чрезвычайно стабильной пропускной способностью данных и отсутствием неожиданных отключений при подключении систем управления разных производителей. Это выделенный шлюз преобразования протоколов, который вставляется в объединительную плату стойки EPRO, считывает все данные мониторинга и упаковывает эти данные в стандартный протокол Modbus TCP через интерфейс Ethernet, а затем отправляет их во внешнюю систему DCS.

Характеристики

Корпус ЭПРО КОН-011 изготовлен из высокопрочного металлического материала. Такая конструкция не только повышает прочность, но, что более важно, обеспечивает хороший путь рассеивания тепла для микросхем сетевой обработки, которые генерируют большое количество внутреннего тепла, а также обладает отличным эффектом электромагнитного экранирования. Расположение панели понятное и понятное. Наиболее заметной особенностью является ряд плотных светодиодных индикаторов состояния, разделенных на несколько областей, таких как электропитание, связь с объединительной платой, соединение Ethernet, передача и прием данных и т. д. Наблюдая за ритмом мигания индикаторов, вы можете сразу определить, не подключена ли объединительная плата или поврежден внешний сетевой кабель. На одной стороне панели находится стандартный промышленный интерфейс Ethernet (RJ45) с металлической защитной пружиной; с другой стороны имеется последовательный порт для обновления прошивки или локальной настройки. Контакты сзади сделаны очень толстыми, а слой позолоты на поверхности однородный по цвету, что гарантирует, что он не окислится и не станет причиной плохого контакта при длительной работе в высокотемпературном шкафу.

Структура

Ядром EPRO CON-011 является микропроцессор с возможностями сетевого ускорения, специально разработанный для одновременной упаковки больших объемов данных. Наиболее заметной особенностью платы является схема интерфейса Ethernet с сетевым трансформатором. Эта часть очень строго электрически изолирована, полностью отделяя внешнюю сеть от внутренней системы EPRO. В интерфейсе связи объединительной платы ряд высокоскоростных оптронов и микросхем драйверов плотно расположены для фильтрации шума на объединительной шине и защиты базового процессора от внешних ударов высокого напряжения. Его часть управления питанием очень щедра, с несколькими уровнями регулирования напряжения и фильтрующими конденсаторами. Даже если в шкафу возникают скачки напряжения постоянного тока, после обработки этой платой напряжение, подаваемое на сетевой чип, остается очень плавным, что принципиально снижает вероятность внезапного сбоя шлюза из-за помех питания.

Спецификация
