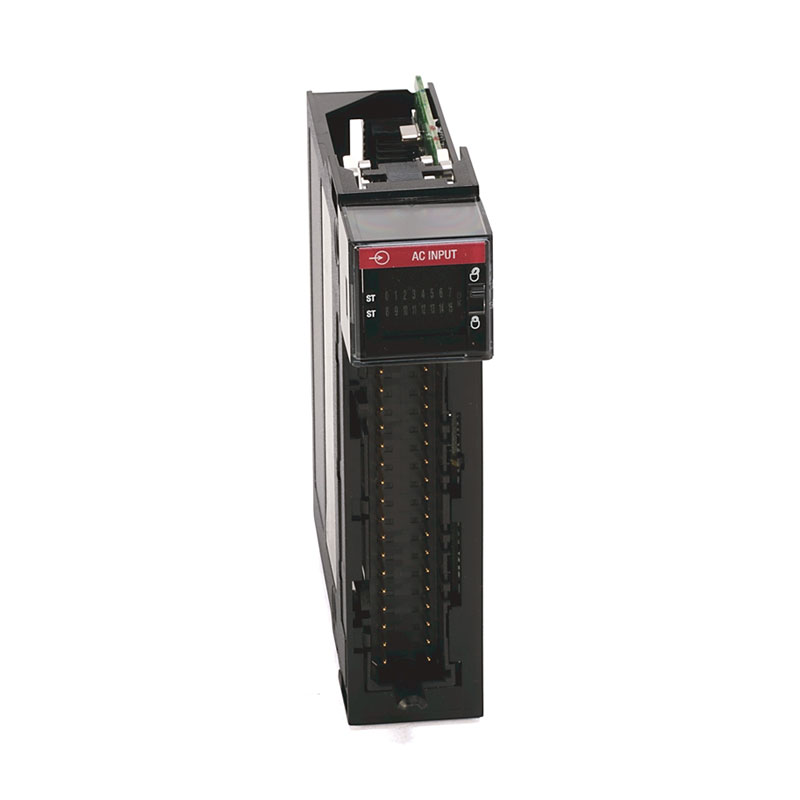

Аллен Брэдли 1756-IA16I

Yueyang Tongtu, как профессиональный поставщик, напрямую поставляет новейший модуль Allen Bradley 1756-IA16I на зарубежный рынок. Этот модуль представляет собой изолированный компонент цифрового ввода высокой плотности, специально разработанный для суровых промышленных электромагнитных условий на платформе Rockwell ControlLogix. В сложных автоматизированных производственных линиях схема формирования сигнала на входе модуля цифрового ввода и характеристики электрической изоляции напрямую определяют точность оценки системой управления состояния оборудования на объекте. Если изоляционный барьер внутри модуля ухудшается из-за длительного воздействия высокочастотных переходных перенапряжений, весьма вероятно, что это вызовет перекрестные помехи между каналами или напрямую перенесет синфазные помехи со стороны поля на заднюю шину ControlLogix, что приведет к прерываниям связи или неправильным действиям в основной системе управления без видимой причины. Стандарты контроля доставки, внедренные Yueyang Tongtu для этой модели, строго охватывают точную калибровку порогового напряжения всех каналов, испытания импеданса высоковольтной изоляции между каналами, между каналами и объединительной платой, а также калибровку задержки срабатывания схемы высокочастотной фильтрации. Цель состоит в том, чтобы обеспечить запасные части оригинального качества с чрезвычайно высокой устойчивостью и достоверностью государственной идентификации для обслуживания систем управления зарубежных клиентов, гарантируя, что отображение данных от дискретных сигналов на месте на объединительной плате системы будет абсолютно чистым и точным.

Сценарий применения

Этот модуль в основном применяется в сценариях, где электромагнитная обстановка на объекте чрезвычайно сурова и существует высокий риск синфазного напряжения. Типичные узлы применения включают мониторинг состояния выключателей двигателей в зоне высокочастотных электромагнитных помех крупных металлургических прокатных станов, подключение сигналов обратной связи от взрывозащищенных электромагнитных клапанов на больших расстояниях на нефтехимических заводах, а также сбор состояний вспомогательных контактов контакторов большой нагрузки на крупных насосных станциях водоочистных сооружений. В этих приложениях Allen Bradley 1756-IA16I с прочной конструкцией изолирующего барьера служит межсетевым экраном между суровыми электрическими условиями на объекте и чувствительной объединительной платой ControlLogix. Его защита от помех на аппаратном уровне является ключевым физическим фундаментом, гарантирующим, что вся сеть сбора данных не будет испытывать крупномасштабного дрожания измерений или сбоев.

Структура

Внутренняя аппаратная топология Allen Bradley 1756-IA16I основана на базовой архитектуре, которая состоит из массива изоляционных оптронов, устойчивых к высокому напряжению, и многоступенчатой ​​сети фильтров нижних частот. На входе каждого цифрового входного канала независимые токоограничивающие резисторы и диоды TVS (подавление переходных напряжений) сконфигурированы для ограничения энергии перенапряжения от кабелей полевой проводки. Логический уровень 120 В переменного тока на стороне поля и логический уровень объединительной платы 5 В постоянного тока на стороне системы должны быть полностью физически развязаны с помощью оптронов с высоким номинальным напряжением изоляции, прежде чем сигнал попадет на сторону объединительной платы. В сети электропитания внутри модуля используется распределенная схема развязывающих конденсаторов для эффективного подавления пиковых высокочастотных помех. Схема интерфейса объединительной платы, точно интегрированная в сеть сопротивления согласования импеданса, гарантирует целостность сигнала высокоскоростного обмена данными по объединительной шине.

Как поддерживать

Этот модуль Allen Bradley 1756-IA16I требует строгого соблюдения специальных правил управления системами электрической изоляции во время ежедневного обслуживания. Категорически запрещается вставлять клеммные колодки или модифицировать проводку в любом виде, пока система включена, во избежание поражения электрическим током или сбоев связи с объединительной шиной. Из-за чрезвычайно чувствительной природы входной цепи переменного тока внутри модуля к распределенной емкости кабелей важно обеспечить, чтобы экранирующий слой сигнального кабеля со стороны шкафа был надежно заземлен на одном конце во время подключения на месте, а двусторонние заземляющие петли следует строго избегать. Регулярно используйте стандартный мультиметр для проверки момента затяжки винтов клеммной колодки в выключенном состоянии, чтобы предотвратить увеличение контактного сопротивления из-за длительной вибрации, которая может вызвать дрейф входного порога или ложные сигналы тревоги об отключении.
