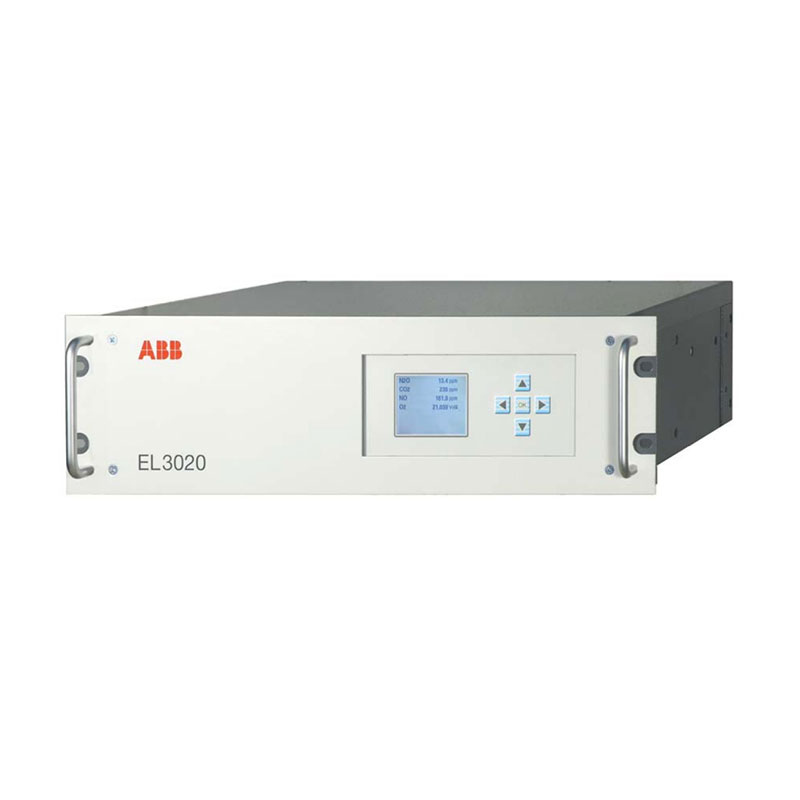

АББ EL3020

Компания Yueyang Tongtu специально подготовила высокоточное ключевое оборудование для зарубежных инженеров по управлению технологическими процессами и мастеров по техническому обслуживанию приборов в области анализа промышленных газов - газоанализатор-преобразователь ABB EL3020. При реализации проектов на химических заводах или нефтеперерабатывающих заводах самой сложной задачей для всех является то, как точно передать слабые сигналы от локального анализатора в диспетчерскую, обеспечив при этом отсутствие помех. Этот передатчик специально разработан для этой цели. Он служит мостом, соединяющим датчики на объекте и систему управления. Как профессиональный поставщик, мы рекомендуем вам этот «концентратор данных», способный точно обрабатывать и преобразовывать данные анализа, чтобы сделать вашу систему мониторинга газа более стабильной и полностью исключить ошибки управления процессом, вызванные отклонениями сигнала.

Структура

ABB EL3020 имеет модульную конструкцию, которую легко обслуживать и модернизировать. Его газовая камера легко очищается, а газовый тракт изготовлен из коррозионностойких материалов, что продлевает срок службы оборудования. Что касается источника питания, он совместим с широким спектром источников питания переменного тока (100–240 В переменного тока ± 10%, 48–63 Гц), с одноканальным энергопотреблением около 40 ВА и двухканальным энергопотреблением около 70 ВА. Он имеет богатый выходной интерфейс, обеспечивающий аналоговые сигналы 0/2/4–20 мА (максимальная нагрузка 750 Ом) и поддерживает протоколы цифровой связи Modbus, RS485 и RS232. Он также имеет сертификат взрывобезопасности EEx(p) и обеспечивает дополнительную конструкцию обогрева для адаптации к экстремальным температурам. Встроенный датчик давления (рабочий диапазон pabs=600–1250 гПа) может автоматически корректировать влияние колебаний давления на точность измерений.

Калибровочная операция

Калибровка нуля: ABB EL3020 использует азот высокой чистоты. Оборудование необходимо предварительно прогреть более 12 часов. Прекратите продувку и отбор проб, подключите азот, переключитесь в нулевое положение через пятиходовой клапан, отрегулируйте давление до 0,01 МПа, поддерживайте скорость потока на уровне 60 л/ч, продуйте газовую камеру азотом в течение 12 минут и введите небольшое стандартное значение (например, +2 ppm) через панель управления для калибровки и сохранения.

Калибровка диапазона: если взять в качестве примера CO, его также необходимо предварительно нагреть в течение более 12 часов. Прекратите продувку и отбор проб, подключите стандартный газ CO, переключите пятиходовой клапан в положение калибровки, отрегулируйте давление и расход, как указано выше, продуйте газовую камеру в течение 12 минут, выберите CO с помощью панели управления, введите точное номинальное значение на стандартном газовом баллоне, а затем подтвердите и сохраните калибровочное значение после стабилизации показаний.

Сценарий применения

Этот ABB EL3020 используется для сбора сигналов расходомера на входе и выходе, а также сигналов уровня жидкости в бассейне. Эти данные затем передаются в ЦП для управления дозирующим насосом или выпускным клапаном воды. На линиях химического производства он используется для подключения датчиков давления для контроля давления в трубопроводе в режиме реального времени, обеспечивая безопасность производства. В системах отопления, вентиляции и кондиционирования используется для сбора сигналов от датчиков температуры и управления работой холодильной машины или котла. Если в вашей системе все еще используются контроллеры серии Advant компании АББ и требуется точный сбор постоянно меняющихся данных, таких как температура на месте, давление, расход и уровень жидкости, этот продукт является ключевым компонентом, ответственным за «восприятие» ситуации.
